-PLACA RADIOGRAFICA TRADICIONAL-

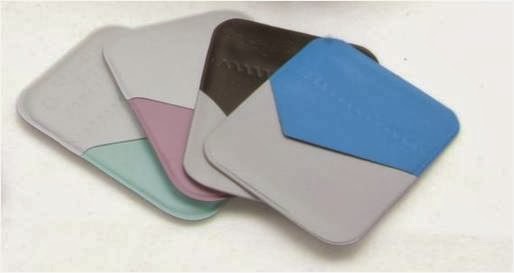

- Las placas que e utilizan para las radiografías intraorales tienen forma rectangular, con angulos redondeados.
- Están formadas por:

  • LAMINA DE PLOMO
    • Frena la radiació residual.
  • PELÍCULA
    •  Es una lámina de acetato de celulosa (plástico) recubierta de una emulsión que contien cristales de bromuro de plata muy sensibles a la radiación.
  • HOJAS DE PAPEL NEGRO:
    • Recubren la pelicula por a,bos lados y la aislan de la luz.
  • ENVOLTORIO EXTERIOR DE PLASTICO
    • Aisla de la luz y de la humedad.
- Las placas suelen tener 5 tamaños diferentes, que se corresponden con las distintas técnicas intraorales:

  • 0- infantil
  • 1- anterior fina
  • 2- periapical adulto
  • 3- aleta de mordida
  • 4- oclusal





- Las placas radiográficas tradicionales deben visualizarse siempre en un negatoscopio.



-TIPOS DE ESTRUCTURAS ANATÓMICAS SEGÚN LAS PLACAS RADIOGRAFÍAS-

-Estructuras RADIOPACAS:
  • Son las partes de un placa que aparecen más blancas, han sido poco expuestas a los rayos X debido a que las estructuras son muy densas y han absorbido antes, como por ejemplo el esmalte o el hueso.
- Estructuras RADIOLÚCIDAS:
  • Son las partes de una placas mas oscuras o ennegrecidas, son los tejidos blandos, estos tejidos se han dejado penetrar fácilmente por los rayos X y estos han llegado a la pellícula para impresionarla.




-FORMACION DE LA IMAGEN RADIOGRÁFICA-




lunes, 27 de enero de 2014

-RADIOLOGÍA BUCAL, DIAGNOSTICO-

¿QUE SON LOS RAYOS X?

- La EXPLORACIÓN RADIOLÓGICA constituye la prueba complementaria mas frecuentemente utilizada en odontología.
- Sus bases físicas fundamentalmente son los cambios que se producen en una estructura atómica (de un ÁTOMO) al someterse a una radiación ionizante.

-ÁTOMO

  • Estructura del átomo:
    • NÚCLEO: contiene Protones y Neutrones
    • CORTEZA: constituida por órbitas donde se encuentran los electrones.
      • Cada Órbita contiene un numero concreto de electrones.
      • Cuanto mas lejos este un Electrón del núcleo menos atraído está y mas fácil es que se desprenda.

-RADIACIÓN
  • Emisión y propagación de la energía a través del espacio o de una sustancia, en forma de ondas.
  • Hay dos tipos de radiación:
    • radiación que implica al despazamiento de particulas (rayos alfa y beta)
    • radiación energética, sin particulas (radiación electromagnética)
  • La radiación se mide por una longitud de onda y una frecuencia, dependiendo de como sean estas sabremos que nivel de energía transmiten.
    • En función a la energia transmitida se da lugar a diferentes espectros, uno de ellos son los rayos X.

-FORMACION DE LOS RAYOS X-
  1. El electron libre cargado de energía atraviesa un átomo.
  2. Debido a la atracción del núcleo, el electrón reduce su velocidad y emite rayos X de frenado.
  3. Dicho electrón puede chocar con otro de la corteza y desprenderlo por lo que deja el átomo ionizado.
  4. Un electrón del orbital superior cubre el hueco del electrón desprendido y libera energía en forma de rayos X característicos.
- Los rayos X interactúan con la materia al propagarse y existe un gran riesgo de que produzcan ionización, de ahí los riesgos que puede conllevar su uso.


-APARATO DE RAYOS X INTRAORAL-

-Son aparatos intraorales aquellos en los que la placa o detector de radiación se coloca en el interior de la boca.

-TUBO DE RAYOS X

-El tubo de rayos X es una ampolla de vidrio que contiene un filamento metálico que actúa como cátodo (polo negativo) y una superficie que actua como ánodo (polo positivo)

  • PARTES DEL TUBO DE RAYOS X
    • DISPARADOR:
      • Solo funciona el tiempo programado.
      • Su cable debe permitir una distancia de dos metros de separación
    • PANEL DE CONTROL, contiene:
      • El interruptor general
      • La luz indicadora de funcionamiento
      • Control de ajustes de dosis de radiación
    • BRAZO ARTICULADO:
      • Permite situar el tubo de rayos en la posición adecuada
    • CABEZA:
      • Contiene el tubo de rayos X
    • CONO INDICADOR DE DIRECCIÓN:
      • Revestido de plomo

  • FUNCIONAMIENTO DEL TUBO DE RAYOS X
  1. Al conectar el equipo se calienta el filamento del cátodo.
  2. Al presionar el disparador se disparan los electrones del cátodo hacia el ánodo.
  3. El colimador de plomo frena los rayos más periféricos para que el haz de rayos esté menos disperso.
  4. El filtro de aluminio frena los rayos menos energétios que serian absorbidos por los tejidos blandos.
  5. Al chocar los electrones con el ánodo se desprenden rayos X.
